RCN 2381 ( ID: 1244623-01 ) Bộ mã hóa Heidenhain Vietnam

1. Giới thiệu

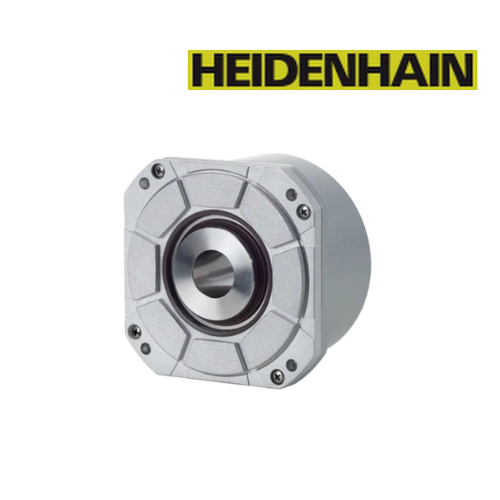

Bộ mã hóa góc tuyệt đối Heidenhain RCN 2381 (Mã sản phẩm: 1244623-01) là thiết bị đo lường chính xác cao, được thiết kế để cung cấp thông tin vị trí góc tuyệt đối trong các ứng dụng công nghiệp đòi hỏi độ chính xác và độ tin cậy cao. Với thiết kế tích hợp vòng bi và khớp nối stato, RCN 2381 đảm bảo hiệu suất ổn định và dễ dàng lắp đặt trong không gian hạn chế.

2. Thông số kỹ thuật

• Loại mã hóa: Tuyệt đối (single-turn)
• Độ chính xác hệ thống: ±4.0 arcseconds
• Giao diện dữ liệu: EnDat 2.2
• Số vị trí trên mỗi vòng quay: 67.108.864 (26 bit)
• Số dòng: 16.384
• Tín hiệu đầu ra: ~1Vpp
• Tần số cắt (-3 dB): 400 kHz
• Nguồn cấp: 3.6 V đến 14 V
• Trục rỗng: Đường kính 20 mm
• Kết nối điện: Ổ cắm mặt bích Ultra-Lock, nam, 12 chân
• Mức độ bảo vệ: IP64 (theo tiêu chuẩn EN60529)
• Nhiệt độ hoạt động: 0°C đến +60°C
• Kích thước nhỏ gọn: Phù hợp cho không gian lắp đặt hạn chế

3. Ứng dụng

Heidenhain RCN 2381 được sử dụng rộng rãi trong các lĩnh vực yêu cầu đo lường góc chính xác, bao gồm:

• Bàn quay và trục nghiêng: Đảm bảo định vị chính xác trong các máy công cụ CNC.
• Thiết bị đo lường và kiểm tra: Cung cấp dữ liệu vị trí chính xác cho các hệ thống đo lường.
• Máy in công nghiệp: Đảm bảo đồng bộ hóa và chất lượng in cao.
• Kính thiên văn và thiết bị quang học: Hỗ trợ định vị chính xác trong các ứng dụng quan sát.
